蒸汽减温减压器结构图

作者:Admin 日期:2022-05-22 点击:70
一键分享

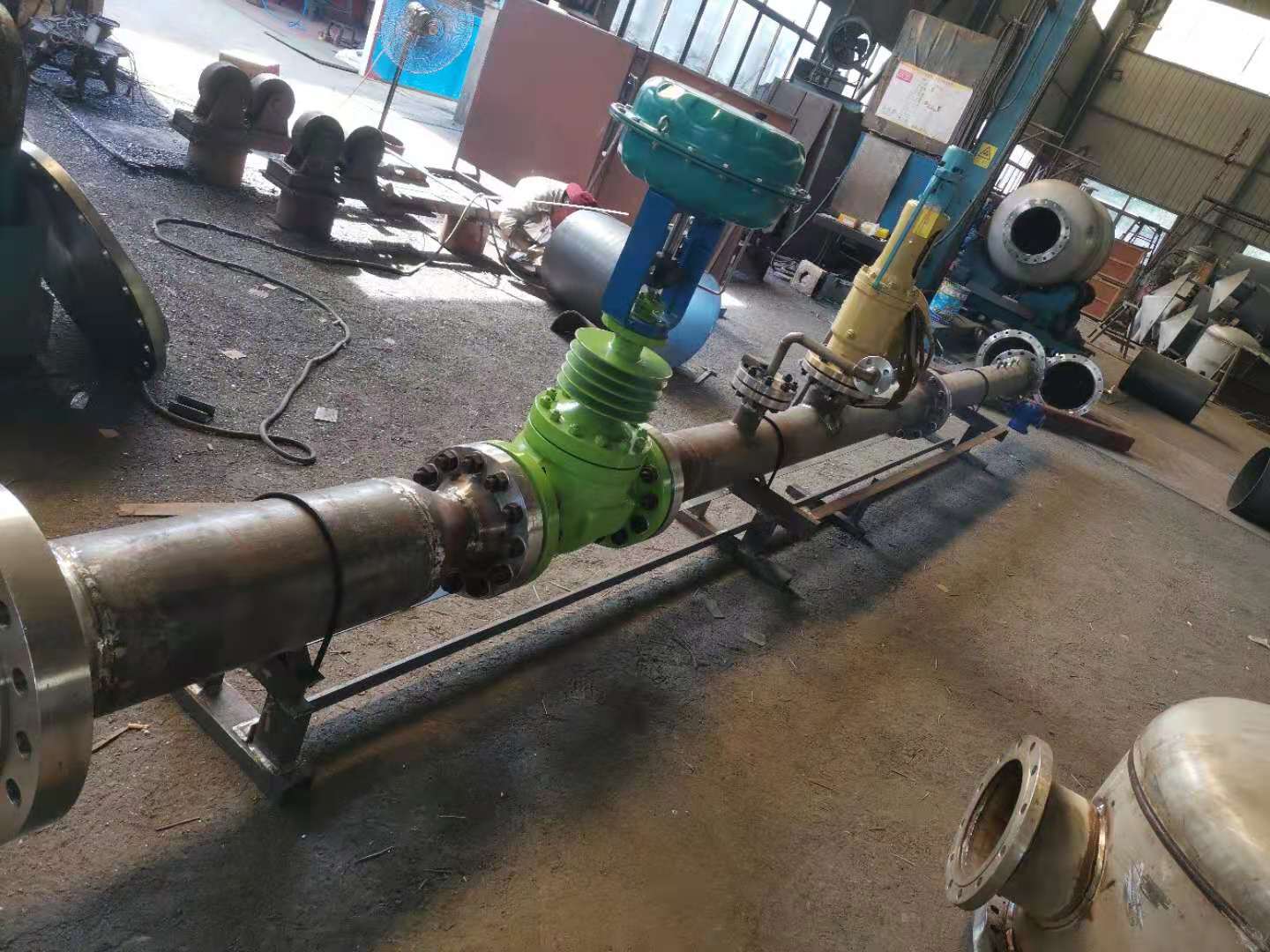

蒸汽减温减压器结构图


蒸汽减温减压器结构图的产品分类及主要技术指标

A、减温减压装置按进口压力和温度可分为:

1 中温中压减温减压装置:

一次蒸汽参数(进口蒸汽参数):压力P1=3,9MPa; 温度t1=450℃压力;

二次蒸汽参数(出口蒸汽参数):压力P2由用户要求确定;温度t2=饱和温度;

流量: Q=2~360t/h(吨/小时)

2 次高压减温减压装置:

一次蒸汽参数(进口蒸汽参数):压力P1=5,4MPa; 温度t1=485℃压力;

二次蒸汽参数(出口蒸汽参数):压力P2由用户要求确定;温度t2=饱和温度;

流量: Q=20~200t/h(吨/小时)

3 高温高压减温减压装置:

一次蒸汽参数(进口蒸汽参数):压力P1=10MPa; 温度t1=540℃压力;

二次蒸汽参数(出口蒸汽参数):压力P2由用户要求确定;温度t2=饱和温度;

流量: Q=30~240t/h(吨/小时)

B、减温减压装置的主要技术指标

1 减温减压装置出口流量

减温减压装置出口蒸汽流量变化范围为30%Q~100%Q,特殊需要者可由供需双方协商。

2 减温减压装置额定出口蒸汽压力P2

减温减压装置额定出口蒸汽压力的偏差范围是:

①当额定出口蒸汽压力小于0,98MPa时,为P2±0,04MPa

②当额定出口蒸汽压力不大于3,82MPa时,为P2±0,06MPa

③当额定出口蒸汽压力大于3,82MPa时,为P2±0,15MPa

3 额定出口蒸汽温度t2

额定出口蒸汽温度必须在饱和温度以上(含饱和温度)

额定出口蒸汽温度的偏差范围最小值为额定出口蒸汽温度t2±5℃

4 减温减压装置问题噪音

减温减压装置正常运行时,在减温减压阀(减压阀)出口中心线同一水平面下游1m处测其噪声,总体噪声水平不大于85dB(A)。用户若有特殊要求,可由供需双方协商确定解决。

(四) 减温减压装置型号编制方法

(五)减温减压装置特点

实现降压不损耗能量,而且通过该设备可增大蒸汽供应量。结构简单、无转动部件、运行。操作方便、检修容易、可自动调节。节能。

(六)蒸汽减温减压装置供货范围

蒸汽减温减压装置的供货范围为 标志以内,主要有:

1,减压系统:减温减压阀、节流孔板等;

2,减温系统:给水调节阀、节流阀等;

3,安全系统:安全帽、止固阀等;

4,管路系统:蒸汽管路、过渡管、减温水管等;

5,配套附件:截止闪、双金属温度计及接管、压力表及三通阀、弯雷、接头、法兰、衬垫、螺栓、螺母、垫圈。

(七)减温减压装置定货须知:订合同时请提供:

(1)、出口蒸汽流量Q、进口蒸汽压力P1、温度t1、出口蒸汽压 力P2、温度t2;

(2)、减温给水压力Pb、温度tb;

(3)、注明控制方式;(仪表盘控制,DCS控制,DCS监视)

(4)、控制类别:电动、气动;

选择气动执行机构时还必须提供:

1) 作用形式:气开式或气闭式;

2) 气源压力;

3) 提供电气阀门电信号;

4) .其它特殊要求,应在商定后注明或另行签订技术协议。
